SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED স্পেক্স
| পণ্যের নাম | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| অংশ সংখ্যা | GD-3535R2200-1CC0-D7D2M |
| চিপস ব্র্যান্ড | জাপানের দোওয়া চিপস |
| লেবেলে প্রস্তুতকারকের ব্র্যান্ড |
GMKJ ব্র্যান্ড চীনের শেনজেন শহরে অবস্থিত গুয়াংমাই প্রযুক্তি কোং লিমিটেড দ্বারা নির্মিত |
| ইনপুট |
IFmax 1500mA এর জন্য 0.5-1.0vdc |
| উজ্জ্বল/উজ্জ্বল প্রবাহ |
সর্বোচ্চ তরঙ্গদৈর্ঘ্য 1700-1800nm এবং 1800-1900nm সহ 1000mA ইনপুটের জন্য 20-30mW; সর্বোচ্চ তরঙ্গদৈর্ঘ্য 2100-2200nm, 2200-2300nm এবং 2300-2400nm সহ 1000mA ইনপুটের জন্য 10-15mW; |
| আলো দক্ষতা |
SWIR LED-এর জন্য LM/W নেই, সমস্ত বিকিরণ শক্তি সেই SWIR তরঙ্গদৈর্ঘ্যের জন্য অদৃশ্য আলো |
| তরঙ্গদৈর্ঘ্য/রঙ |
SWIR তরঙ্গদৈর্ঘ্য উপলব্ধ: 1700-1800nm; 1800-1900nm; 2100-2200nm; 2200-2300nm; 2300-2400nm;
GMKJ এর 3535 smd led pkg সহ নীচের স্পেকট্রামে কাজযোগ্য অন্যান্য SWIR তরঙ্গদৈর্ঘ্য রয়েছে: 1030-1050nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580nm; 1630-1650nm; |
| শক্তি |
1-2 ওয়াট, IFmax 1500mA শুধুমাত্র ফরোয়ার্ড কারেন্ট 700-1000mA-এ ক্রমাগত আলো দেওয়ার পরামর্শ দেওয়া হয়েছে |
| প্যাকেজ উপাদান |
ALN সিরামিক, 3.5x3.5 মিমি আকারের smd নেতৃত্বাধীন |
| আলোর কোণ |
120 ডিগ্রী আলো কোণ, সিলিকন লেন্স, নিয়মিত এক
আমাদের এখানে অন্যান্য সংকীর্ণ আলোর কোণও রয়েছে: 30 ডিগ্রী/ 60 ডিগ্রী/ 90 ডিগ্রী
|
| দাম | মূল্যের জন্য GMKJ এর সাথে যোগাযোগ করুন |
| ন্যূনতম অর্ডার পরিমাণ |
স্টক উপলব্ধতার উপর নির্ভর করে: যদি আমাদের স্টক পাঠানোর জন্য প্রস্তুত থাকে, তাহলে নমুনা পরীক্ষার উদ্দেশ্য সহ 10 পিসিও এখানে গ্রহণযোগ্য। যদি কোন স্টক না থাকে, তাহলে আমাদের সেই অনিয়মিত SWIR তরঙ্গদৈর্ঘ্যের জন্য কমপক্ষে 50-100 পিসি সহ ন্যূনতম অর্ডারের পরিমাণ প্রয়োজন। |
| ওয়ারেন্টি | 4 বছর |
| OEM পরিষেবা |
1. SKD অংশ উপলব্ধ; 2. আপনার প্রয়োজনীয় আকারের সাথে কাস্টমাইজড এলইডি অ্যারে এখানে ঠিক আছে। |
GMKJ SWIR 3535 SMD LED পণ্য তালিকা 1000nm থেকে 2400nm পর্যন্ত:
| পার্ট নম্বর | শক্তি | রঙের স্পেস | চিপস চশমা | ইনপুট চশমা | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | চায়না সানান 42মিল/30 ডিগ্রী,60 ডিগ্রী,90 ডিগ্রী,120 ডিগ্রী | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | তাইওয়ান এপিলেডস 42মিল/30 ডিগ্রি,60 ডিগ্রি,90 ডিগ্রি,120 ডিগ্রি | 0.6-1.2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | জাপান দোওয়া 42মিল / 30 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি | 0.5-1.0V 1000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | জাপান দোওয়া 42মিল / 30 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি | 0.5-1.0V 1000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | জাপান দোওয়া 42মিল / 30 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি | 0.5-1.0V 1000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | জাপান দোওয়া 42মিল / 30 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি | 0.5-1.0V 1000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | জাপান দোওয়া 42মিল / 30 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি | 0.5-1.0V 1000mA | ||

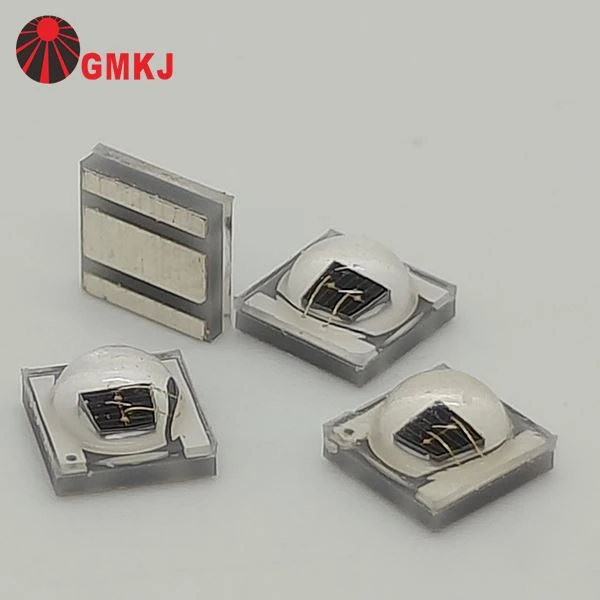

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED pচিত্র
 |
 |
|
120 ডিগ্রী আলো কোণ leds |
30 ডিগ্রী, 60 ডিগ্রী এবং 90 ডিগ্রী 3535 এসএমডি এলইডি 8 মিমি গোল আকৃতির পিসিবি বোর্ডগুলিতে সোল্ডার করা হয়েছে |
জিএমকেজে দ্বারা অ্যালুমিনিয়াম এলইডি পিসিবিএ একত্রিত (পিসিবি অঙ্কন এবং আমাদের ক্লায়েন্টদের দ্বারা সরবরাহিত বিওএম)
GMKJ-এর আমাদের নিজস্ব SMT LED pcb বোর্ড অ্যাসেম্বলি লাইন রয়েছে, যার মধ্যে রয়েছে স্বয়ংক্রিয় পিকিং এবং প্লেসিং মেশিন, স্বয়ংক্রিয় সোল্ডারিং পেস্ট প্রয়োগ করার মেশিন, উচ্চ তাপমাত্রার রিফ্লো ওভেন।
আমরা আমাদের ক্লায়েন্টদের জন্য LED pcb বোর্ড সমাবেশ করতে সক্ষম যদি তারা আমাদের pcb বোর্ড অঙ্কন এবং pcb বোর্ড BOM তালিকা প্রদান করতে সক্ষম হয়।
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED মাত্রা
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDবৈদ্যুতিক চশমা
|
প্যারামিটার |
প্রতীক |
শর্তাবলী |
মিন |
গড় |
সর্বোচ্চ |
ইউনিট |
|
ফরোয়ার্ড ভোল্টেজ (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
বোর্ডে তাপীয় প্রতিরোধের জংশন (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
ডিগ্রী / ডব্লিউ |
|
রেডিয়েন্ট ফ্লাক্স (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
সর্বোচ্চ তরঙ্গদৈর্ঘ্য (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
ফরোয়ার্ড ভোল্টেজের তাপমাত্রা সহগ (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/ ডিগ্রি |
|
রিভার্স কারেন্ট (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
দেখার কোণ [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
ডিগ্রী |
2200nm সঙ্গে SWIR leds জন্য আবেদন কি?
প্রায় 2200 এনএম SWIR LEDs প্রধানত আলোকসজ্জার পরিবর্তে উপাদান বিশ্লেষণের জন্য ব্যবহৃত হয়।
এই তরঙ্গদৈর্ঘ্যে, বিভিন্ন উপকরণের (যেমন প্লাস্টিক, জল এবং জৈব যৌগ) শক্তিশালী শোষণ বৈশিষ্ট্য রয়েছে, তাই এটি এর জন্য দরকারী:
- স্পেকট্রোস্কোপি এবং উপাদান সনাক্তকরণ
- প্লাস্টিক বাছাই এবং পুনর্ব্যবহারযোগ্য সিস্টেম
- খাদ্য বা কৃষিতে আর্দ্রতা এবং রচনা বিশ্লেষণ
- SWIR ক্যামেরা সহ কিছু শিল্প পরিদর্শন অ্যাপ্লিকেশন
আপনি সম্পর্কিত এসএমডি এলইডিগুলির জন্য এই পৃষ্ঠা থেকে ডেটাশীট ডাউনলোড করতে পারেন।
আপনার যদি দাম, ন্যূনতম অর্ডারের পরিমাণ, স্টক স্ট্যাটাস এবং লিড টাইমের মতো আরও বিশদ বিবরণের প্রয়োজন হয়, তাহলে সরাসরি GMKJ LED-এর সাথে যোগাযোগ করুন!
