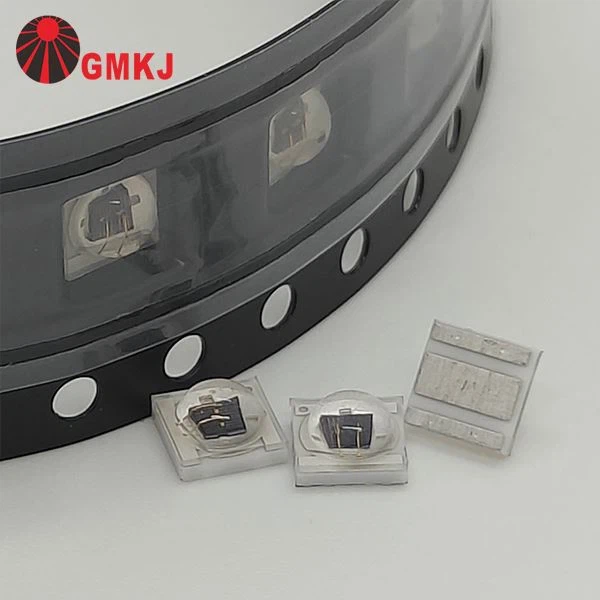

1300nm 3535 ইনফ্রারেড LED এর জন্য মূল স্পেসিফিকেশন
অপটিক্যাল সিস্টেম ইন্টিগ্রেশন এবং ইনফ্রারেড অ্যাপ্লিকেশন ডেভেলপমেন্ট সমর্থন করার জন্য নিম্নলিখিত স্পেসিফিকেশন প্রদান করা হয়েছে।
| পার্ট নম্বর | GTY-3535R1300-1CC0-G1D2M |
| পিক তরঙ্গদৈর্ঘ্য | 1300nm |
| প্যাকেজের ধরন | 3535 সিরামিক |
| দেখার কোণ | 30 ডিগ্রী / 60 ডিগ্রী / 90 ডিগ্রী / 120 ডিগ্রী |
| ফরোয়ার্ড কারেন্ট | 700mA |
| অপারেটিং তাপমাত্রা | -40 ডিগ্রি থেকে +85 ডিগ্রি |

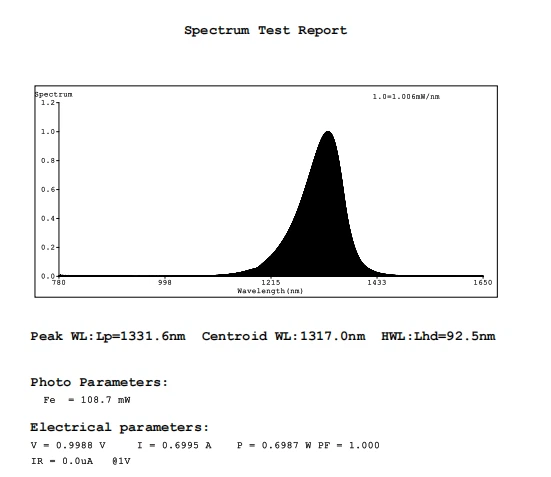

1300nm LED টেস্ট রিপোর্ট
|
|
|
|
1300nm 3535 ইনফ্রারেড LED এর জন্য মূল স্পেসিফিকেশন
উপাদান সনাক্তকরণের জন্য অপ্টিমাইজ করা 1300nm স্পেকট্রাল আউটপুট

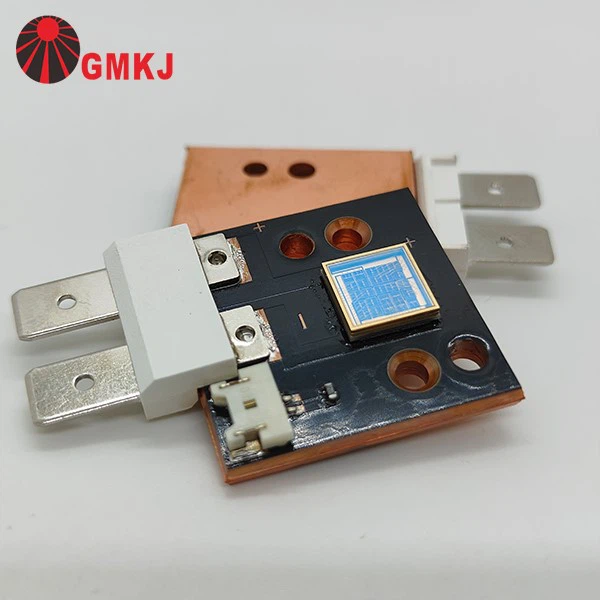

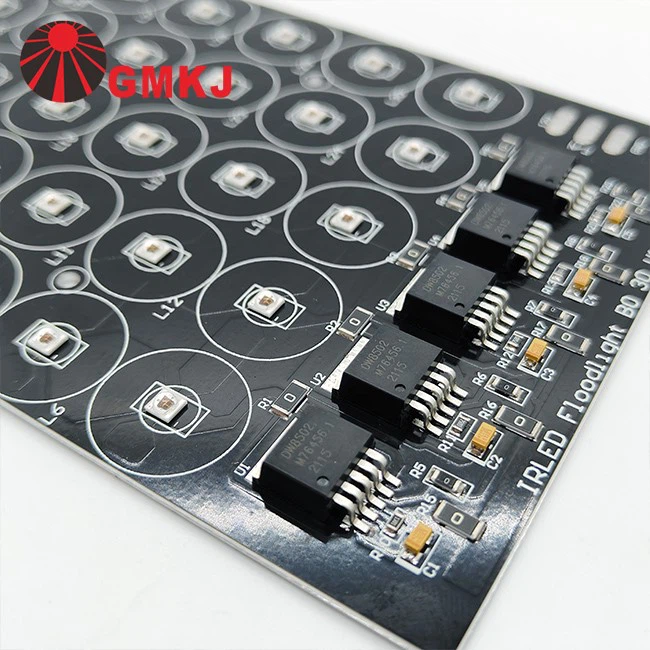

3535 এলইডি অ্যারে অ্যালুমিনিয়াম / কপার পিসিবিতে মাউন্ট করা হয়েছে

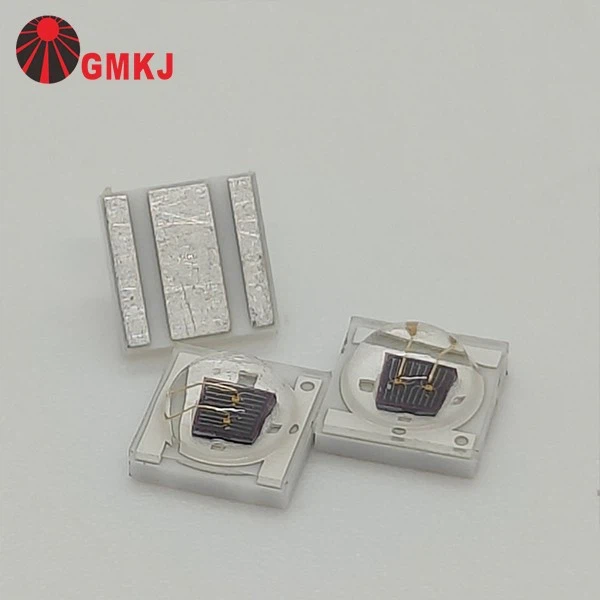

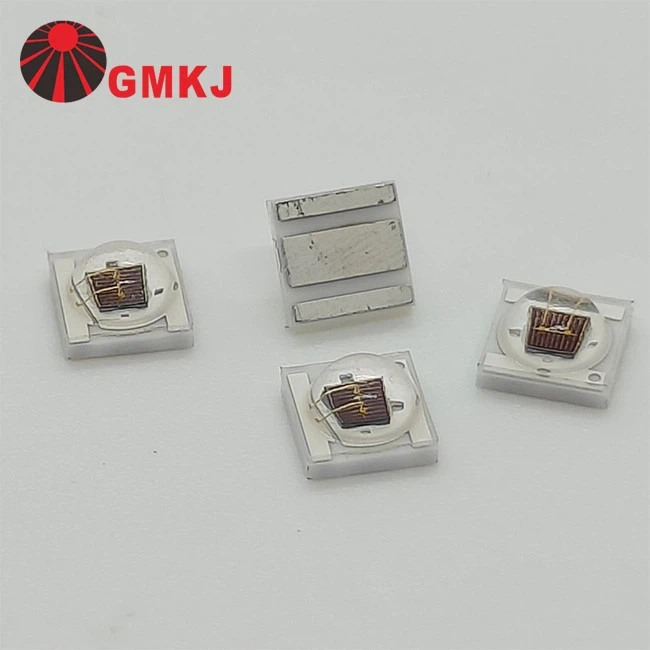

1300nm 3535 LED প্যাকেজের মাত্রা
1300nm 3535 NIR LED এর বৈদ্যুতিক কর্মক্ষমতা
নীচে তালিকাভুক্ত বৈদ্যুতিক মান স্থিতিশীল ইনফ্রারেড নির্গমন কর্মক্ষমতা জন্য মান অপারেটিং শর্ত প্রতিফলিত.
|
প্যারামিটার |
প্রতীক |
শর্তাবলী |
মিন |
গড় |
সর্বোচ্চ |
ইউনিট |
| ফরোয়ার্ড ভোল্টেজ (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
বোর্ডে তাপীয় প্রতিরোধের জংশন (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
ডিগ্রী / ডব্লিউ |
|
রেডিয়েন্ট আউটপুট (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
সর্বোচ্চ তরঙ্গদৈর্ঘ্য (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
ফরোয়ার্ড ভোল্টেজের তাপমাত্রা সহগ (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/ ডিগ্রি |
|
রিভার্স কারেন্ট (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
দেখার কোণ [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
ডিগ্রী |
| এই বৈদ্যুতিক বৈশিষ্ট্যগুলি উপাদানের পার্থক্য এবং বর্ণালী প্রতিক্রিয়া বিশ্লেষণের জন্য প্রয়োজনীয় সামঞ্জস্যপূর্ণ আউটপুট সমর্থন করে। |
কিভাবে 1300nm ইনফ্রারেড আলো উপাদান বিশ্লেষণ সমর্থন করে
বর্ণালী পরিদর্শন সিস্টেমে, তরঙ্গদৈর্ঘ্য নির্বাচন প্রভাবিত করে কিভাবে বিভিন্ন উপকরণ চিহ্নিত এবং পৃথক করা হয়।
প্রায় 1300nm-এ, কিছু পদার্থ ছোট ইনফ্রারেড তরঙ্গদৈর্ঘ্যের তুলনায় আরও স্বতন্ত্র প্রতিক্রিয়া আচরণ প্রদর্শন করে, যা নির্দিষ্ট শিল্প পরিবেশে বিশ্লেষণ দক্ষতা উন্নত করতে পারে।
সাধারণ ইন্টিগ্রেশন পরিস্থিতিতে অন্তর্ভুক্ত:
বর্ণালী পরিদর্শন সরঞ্জাম
উপাদান বিশ্লেষণ সিস্টেম
শিল্প বাছাই সেটআপ
NIR-সহায়ক মেশিন ভিশন প্ল্যাটফর্ম
1300nm 3535 LED-এর জন্য ইঞ্জিনিয়ারিং ডেটা এবং তরঙ্গদৈর্ঘ্যের তথ্য এই পৃষ্ঠার ডেটাশিট থেকে সরাসরি পর্যালোচনা করা যেতে পারে।
যদি আপনার প্রকল্পে ইনফ্রারেড পরিদর্শন বা বর্ণালী-প্রতিক্রিয়া মূল্যায়ন জড়িত থাকে, GMKJ বিভিন্ন অপটিক্যাল এবং কাঠামোগত প্রয়োজনীয়তার ভিত্তিতে সহায়তা প্রদান করতে পারে।
প্রযুক্তিগত সহায়তা এবং প্রকল্প আলোচনা
তরঙ্গদৈর্ঘ্য নির্বাচন, অ্যাপ্লিকেশন সমর্থন, বা NIR/SWIR LEDs সম্পর্কিত নমুনা অনুরোধের জন্য, অনুগ্রহ করে যোগাযোগ করুন:
জেনিন
GMKJ LED|NIR এবং SWIR সমাধান
ইমেল: gmkj06@gmleds.com
হোয়াটসঅ্যাপ: +86-18878641376
