পণ্যের বর্ণনা

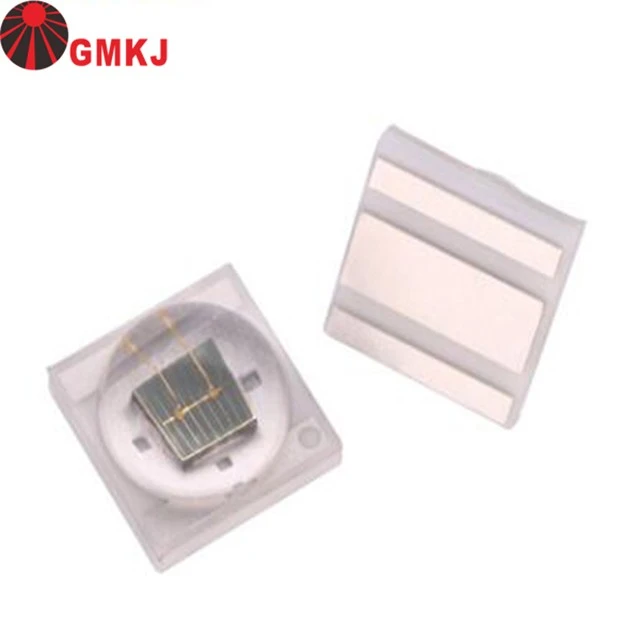

আইটেম: ইনফ্রারেড 850nm LED 3535 সিরামিক বেস
মডেল নম্বর: GP-1WIR-G42-850NM
ইনপুট বর্তমান: 300-700mA
ইনপুট ভোল্টেজ: 2-2.4VDC
LED প্যাকেজের ধরন: সিরামিক বেস
চিপস ব্র্যান্ড: তাইওয়ান এপিলেডস
চিপ সাইজ: 42*42 মিলি
উজ্জ্বল শক্তি: 200-300mw
তরঙ্গদৈর্ঘ্য: 840-850NM
জীবনকাল: 50000 ঘন্টা
পাটা: 3 বছর
আবেদন: আইআর ক্যামেরা
উৎপত্তিস্থল: শেনজেন, চীন
ডেলিভারি সময়: 5-7 কর্মদিবস

বিঃদ্রঃ:

1. উপরের ফরোয়ার্ড ভোল্টেজ পরিমাপ ভাতা সহনশীলতা হল ± 0.1V

2. উপরের উজ্জ্বল ফ্লাক্স পরিমাপ ভাতা সহনশীলতা ± 10%

3. উপরে দেখানো তরঙ্গদৈর্ঘ্য পরিমাপ ত্রুটি প্লাস বা বিয়োগ 0.1nm

3. উপরের রঙ সমন্বয় পরিমাপ ভাতা সহনশীলতা ± 0.003

4. 2θ1/2 হল অপটিক্যাল সেন্টারলাইন থেকে কোণ যেখানে আলোকিত তীব্রতা 1/2 অপটিক্যাল

সেন্টারলাইন মান

Ref রিফ্লো জন্য নোট [যদি রিফ্লো পণ্য প্রয়োজন হয়]

1. রিফ্লো সোল্ডারিং দুইবারের বেশি করা উচিত নয়। ২ 24 ঘণ্টার বেশি হলে

প্রথম পরে সোল্ডারিং পাস, LEDs ক্ষতিগ্রস্ত হবে।

2. যখন dingালাই, উপাদান উত্তপ্ত হয় তখন কলয়েড পৃষ্ঠের উপর শক্তভাবে চাপবেন না।

3. অ্যালুমিনিয়াম বেস প্লেটে তাপ-পরিবাহী সোল্ডার পেস্টটি স্ক্র্যাপ করুন, সোল্ডার পেস্টটি নাড়ুন

সোল্ডার পেস্ট স্ক্র্যাপ করার আগে 10-15 মিনিটের জন্য ঘড়ির কাঁটার দিকে, এবং অ্যালুমিনিয়াম বেস প্লেটটি রাখুন

সোল্ডার পেস্ট স্ক্র্যাপিং টুলে। সোল্ডার পেস্ট সমানভাবে এবং ঘনভাবে স্ক্র্যাপ করুন

4. স্ক্র্যাপ সোল্ডার পেস্ট ইস্পাত জাল একটি ক্রস তৈরি করা প্রয়োজন, যাতে বায়ু চলাচলের অনুমতি দেয়,

LED দরিদ্র তাপ অপচয় দ্বারা সৃষ্ট ঝাল পেস্ট উত্তোলন এড়ান

5. লক্ষ্য করুন যে বাতিটি সমতলভাবে ইনস্টল করা উচিত এবং LED আলোর উৎসের দুটি পিন হওয়া উচিত

অ্যালুমিনিয়াম স্তরের welালাই প্যাড অবস্থানে ইনস্টল করা।

6. সমস্ত আলোর উৎস, আলো ইনস্টল করতে 2 ঘন্টার মধ্যে ঝাল পেস্টের অ্যালুমিনিয়াম বেস প্লেটটি স্ক্র্যাপ করুন

অ্যালুমিনিয়াম বেস প্লেটে ইনস্টল করা সোর্স, অপারেটরকে স্বয়ং-পরীক্ষা করা উচিত আলো কিনা

45 ডিগ্রী এঙ্গেল কাত করার জন্য উৎস ইনস্টল করা আছে (& #39; বিপরীত, হালকা উৎসের নিচের সাসপেনশন থাকতে পারে না)

প্রতিটি আলোর উৎস পরীক্ষা করুন

7. রিফ্লো ওয়েল্ডিংয়ের পরে, আলোর উৎস dingালাই প্যাডের অবস্থানে আছে কিনা তা পরীক্ষা করুন এবং করুন

অদ্ভুত ঘটনা নেই, অথবা লাইনটি দ্বিতীয় আলো বিতরণের লেন্সে ভেঙে যাবে,

ফলে ওপেন সার্কিট হয়।

8. রিফ্লো সোল্ডারিংয়ের পরে দ্রুত কুলিং অনুমোদিত নয়।

9. বিকৃত পিসিবিতে dালবেন না।

Old SolderingIron

1. যখন হাত সোল্ডারিং, লোহার তাপমাত্রা 300 below কম 3 সেকেন্ডের নিচে রাখুন।

2. হাত ঝাল শুধুমাত্র একবার করা উচিত।

Air মেরামত

এলইডি বিক্রির পরে মেরামত করা উচিত নয়। মেরামত যখন অনিবার্য, a

ডাবল-হেড সোল্ডারিং লোহা ব্যবহার করা উচিত (চিত্রের নীচে)। এটা আগে থেকেই নিশ্চিত হওয়া উচিত

এলইডির বৈশিষ্ট্য মেরামত করে ক্ষতিগ্রস্ত হবে কি না।

সতর্কতা

1. এলইডি প্যাকেজিং হল সিলিকা জেল, তাই এলইডি কোলয়েডাল পৃষ্ঠ নরম, কলোয়েডালের উপর কঠিন চাপ

পৃষ্ঠ LED নির্ভরযোগ্যতা প্রভাবিত করবে, তাই শক্তিশালী এড়াতে প্রতিরোধমূলক ব্যবস্থা থাকা উচিত

প্যাকেজ অংশে চাপ, যখন স্তন্যপান অগ্রভাগ, কলয়েডাল পৃষ্ঠের উপর চাপ

উপযুক্ত হওয়া উচিত।

2. উপাদানগুলি PCB- এর warped (non coplanar) অংশে লাগানো উচিত নয়। সোল্ডারিংয়ের পরে,

সার্কিট বোর্ডকে জড়িয়ে ফেলবেন না।

3. কুলিং প্রক্রিয়ার সময় যান্ত্রিক শক্তি বা অতিরিক্ত কম্পন প্রয়োগ করবেন না

সোল্ডারিং পরে তাপমাত্রা। সোল্ডারিংয়ের পরে ডিভাইসটি দ্রুত ঠান্ডা করবেন না।

আবেদন

বায়োমেট্রিক সনাক্তকরণ
ড্রাইভার মনিটরিং সিস্টেম
বাহ্যিক সেন্সিং অ্যাপ্লিকেশন
অঙ্গভঙ্গি নিয়ন্ত্রণ
অভ্যন্তরীণ উপস্থিতি সনাক্তকরণ
